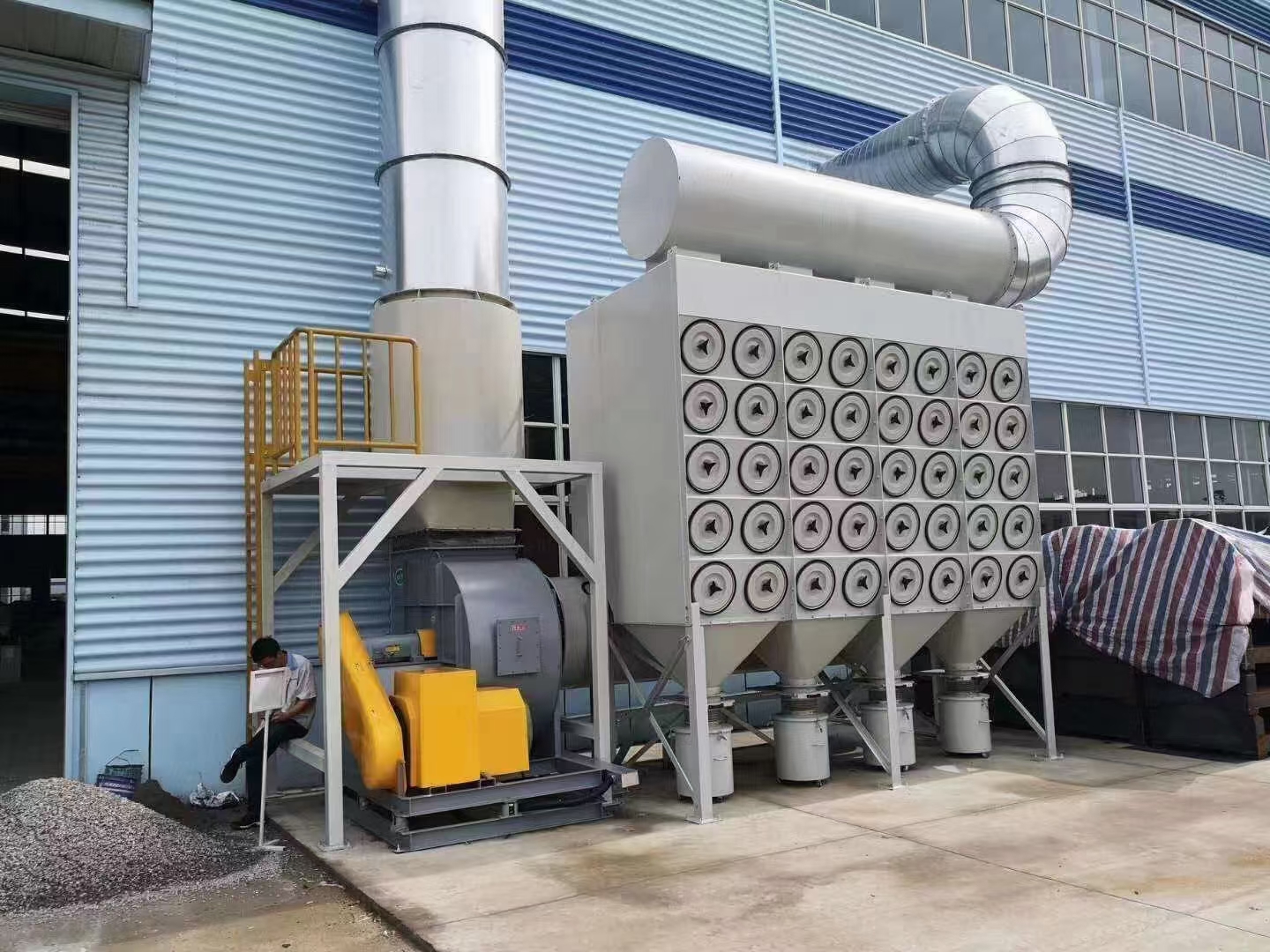

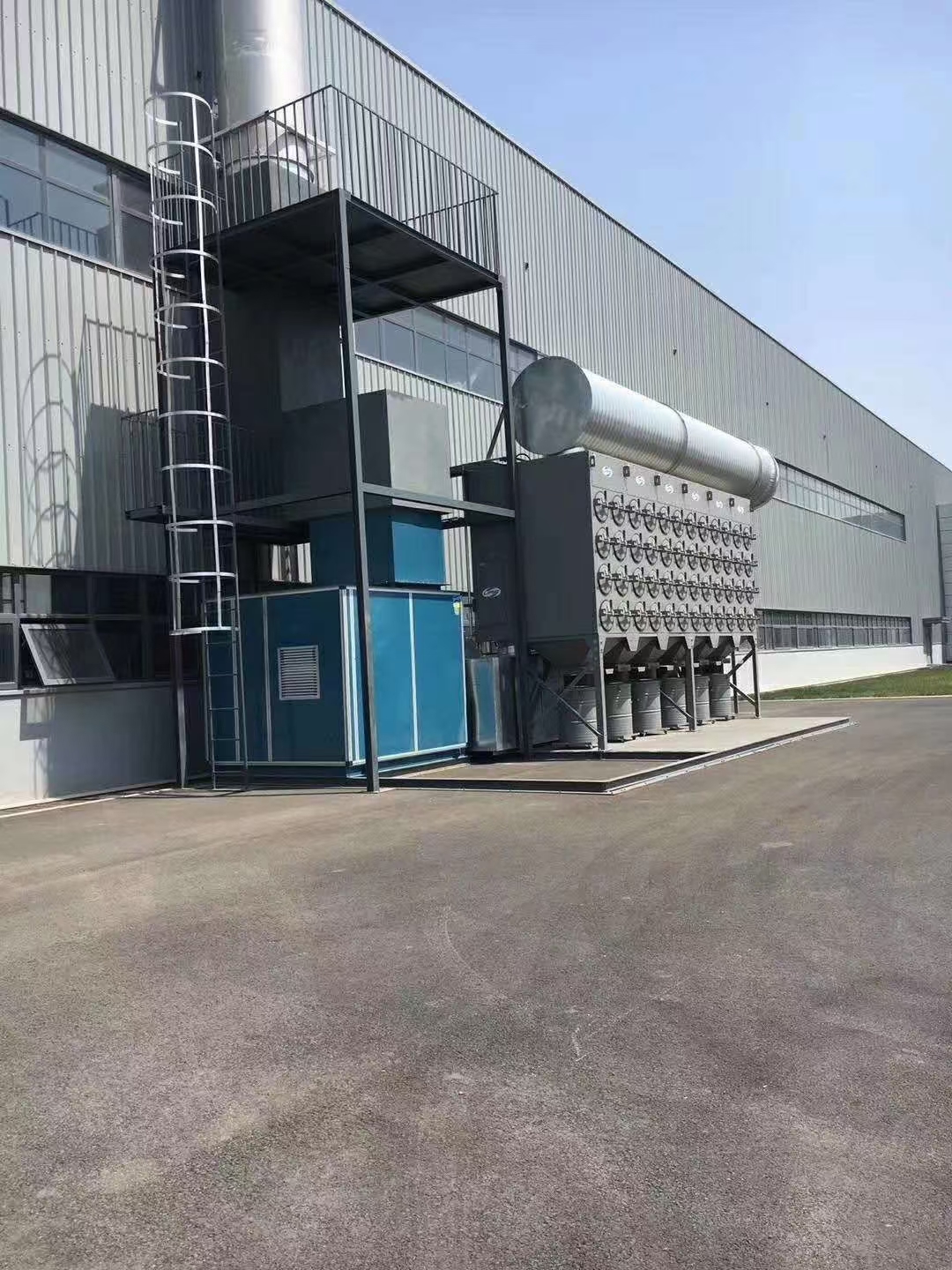

沉降式滤筒除尘器工作原理：

在正常运作时，含尘空气从除尘器侧部进风口进入除尘器并通过滤筒，粉尘被隔离并积累在滤材外表面，而洁净的空气则通过滤筒中心进入二次空气室，经除尘器下（侧）面的出风口排出。

在清洁滤筒时，脉冲控制器驱动电磁阀操纵在压缩空气喷管上的薄膜阀，高压的压缩空气通过喷管喷出，除去滤筒的灰尘。掉落的灰尘则随向下的气流，落入集尘器中。

一、沉降滤筒除尘器的结构组成：

滤筒斜置或水平放置时，气流在除尘器中有一部分绕到滤筒下面进行过滤的除尘器。而利用下行气流可以提高除尘器的除尘效果。它采用了模块组装结构和的空气格局，过滤面积与其所占体积之比是传统滤袋的30-40倍，达到300m2/m3。同时体积娇小，有很高的空间利用率，而且，沉流式滤筒除尘器采用折叠形式防止滤料，密度大，在有限的空间制造很大的过滤面积，降低过滤速度，减少资源浪费和运行费用，延长设备寿命和整体结构的维护。

二、运行流程：

在正常操作下，含尘空气经顶部入口进入HR型除尘器，然后向下经导流板分散后通过滤芯，粉尘即被阻挡在滤芯外表面上，过滤后的清洁空气经滤芯中心进入清洁空气室，通过出口管排出。

除尘器滤芯可自动地和间断地进行清灰，其方式是在任一给定的时间内一组(2只)滤芯进行离线清灰。

除尘器在滤芯清灰过程中，脉冲控制仪接通一只电磁脉冲阀的电源，使相应的薄膜阀喷出脉冲高压空气，高压空气即从内到外穿过滤芯，将附着在滤芯外表面上的粉尘除去，尘粒落入尘斗，然后进入集灰桶。

压缩空气的压力好调整为6kg/cm2，6kg/cm2-7kg/cm2压缩空气压力是可以满足清灰功能要求的标准的设定值。压缩空气压力的设定值越小，脉冲阀的耗气量越小。脉冲喷吹控制仪一般可调整到每两分钟清扫一列滤芯，即每两分钟接通一只脉冲阀，要加大清灰能量，可提高压缩空气的压力，但不应超过7kg/cm2。

三、主要特点：

1、压差小，合理的进风口设计使机体内的气流分配加均匀，并降低气流阻力，在正常进行状态下，空气进出让你气口法兰间的压降为800～1000Pa，佳过滤风速0.5～1.5m/min。

2、效率高，滤筒过滤媒体由纤维素细丝制成，外面经过树脂涂覆处理、具有较高过滤效率。对

3、合理的空气动力设计，在正常操作下，含尘空气通过顶部或侧面进入除尘器内，经过过滤后干净空气进入干净空气室并从除尘器下侧排出机体外，尘粒在向下的气流中易分离。

4、灵活的组装式模块结构，根据不同的生产要求将苦于个模块灵活地组合在一起成为一个除尘器整体。外面的检修门和平放的加强托套令滤筒的拆换方便。
